Installationsinstruktioner

ERGOVENT-diffusorer kan hjälpa till att dölja luftkonditioneringssystem när de används med fläktkonvektorenheter. Vindhastigheterna är lägre, vilket gör A/C:n tystare, och luften fördelas jämnare över rummet när RONDO-modeller placeras i olika hörn av rummet.

Möjliga diffusoranslutningar och motsvarande installationsmetoder:

Situation 1:

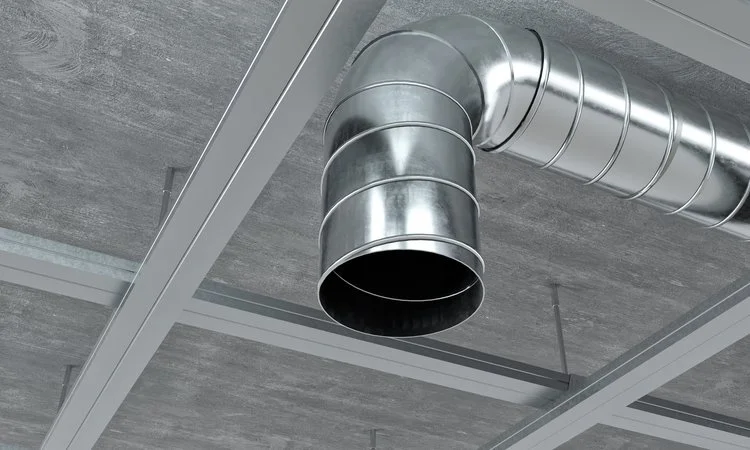

ANSLUTNING: DIREKT I METALLKANALEN
LUFTKANALSYSTEM: METALLKANALER

Situation 2 :

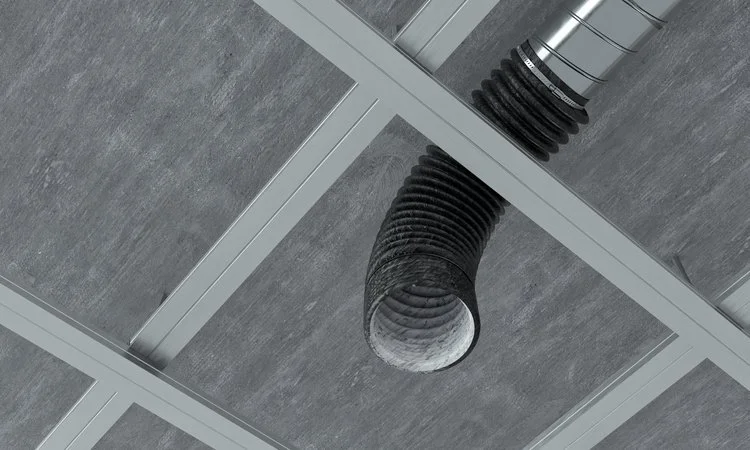

ANSLUTNING: VIA ETT FLEXIBELT KORRUGERAT RÖR
LUFTKANALSYSTEM: METALLKANALER

Situation 3:

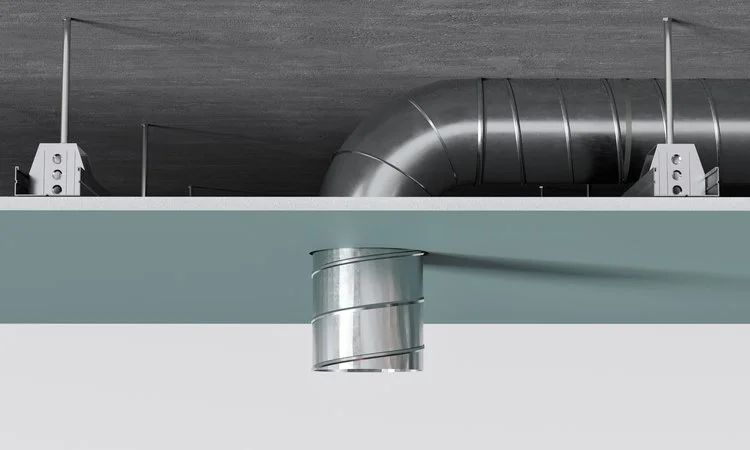

ANSLUTNING: DIREKT IN I EN STYV KANAL
TAKSKICK: GIPSSKIVOR ÄR FÄSTA

ERGOVENT-diffusorer kan med framgång anslutas till vilket standardkanalsystem som helst med 100 mm, 125 mm eller 160 mm diameter.

Om stålkanaler används kan diffusorn anslutas direkt till kanalen eller via en flexibel anslutning.
Om ett flexibelt 75 mm plastkanalsystem används ansluts diffusorn via en standardanslutningslåda eller speciell ERGOVENT-anslutningslåda.

Diffusorer finns tillgängliga med standardanslutningsdiametrar: 100 mm, 125 mm och 160 mm.

Mått som krävs för en framgångsrik installation:

INSTALLATIONSMETODER
Här visar vi alla möjliga diffusoranslutningssituationer.

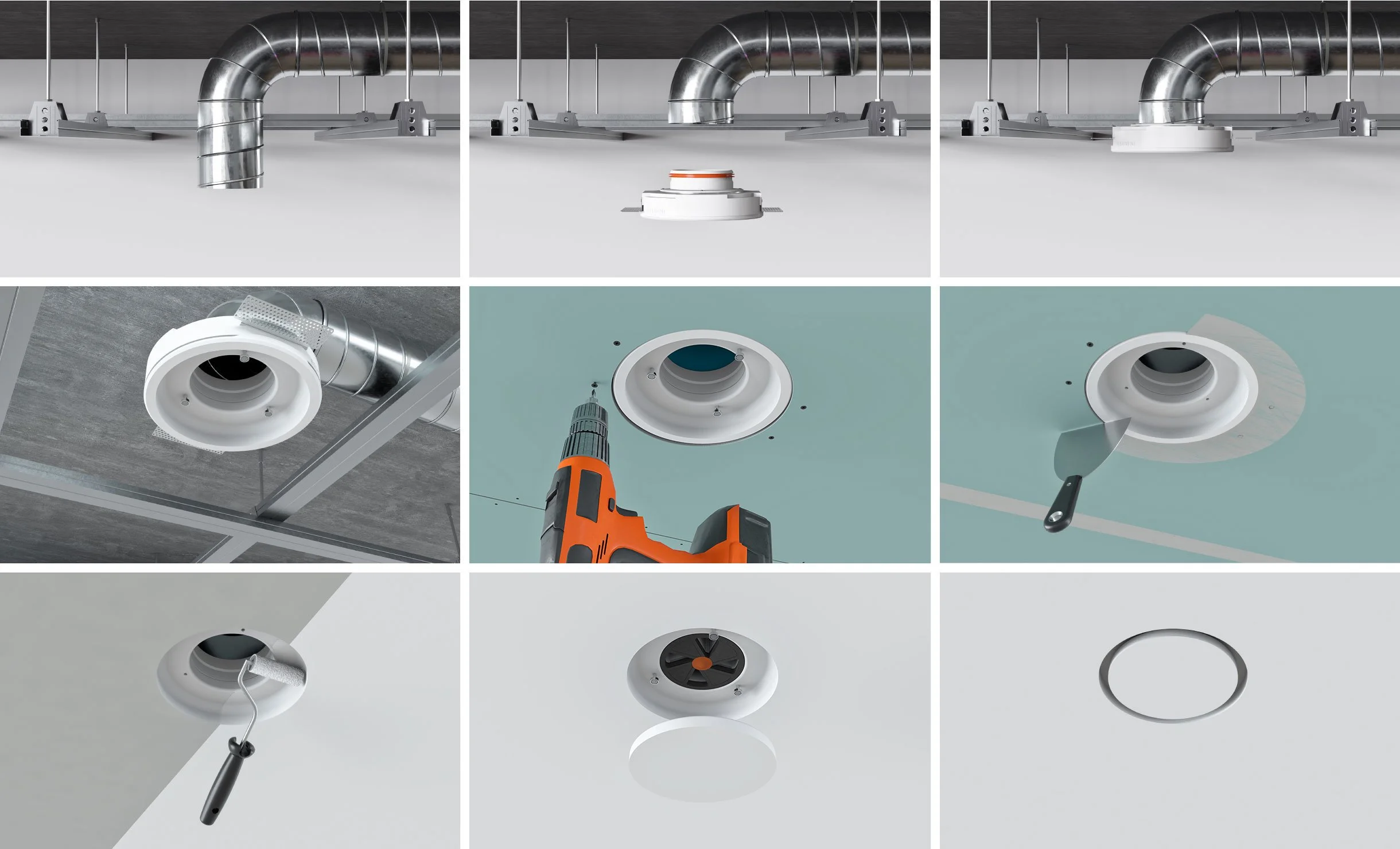

ALTERNATIV 1
DIREKT ANSLUTNING TILL EN STÅLKANAL

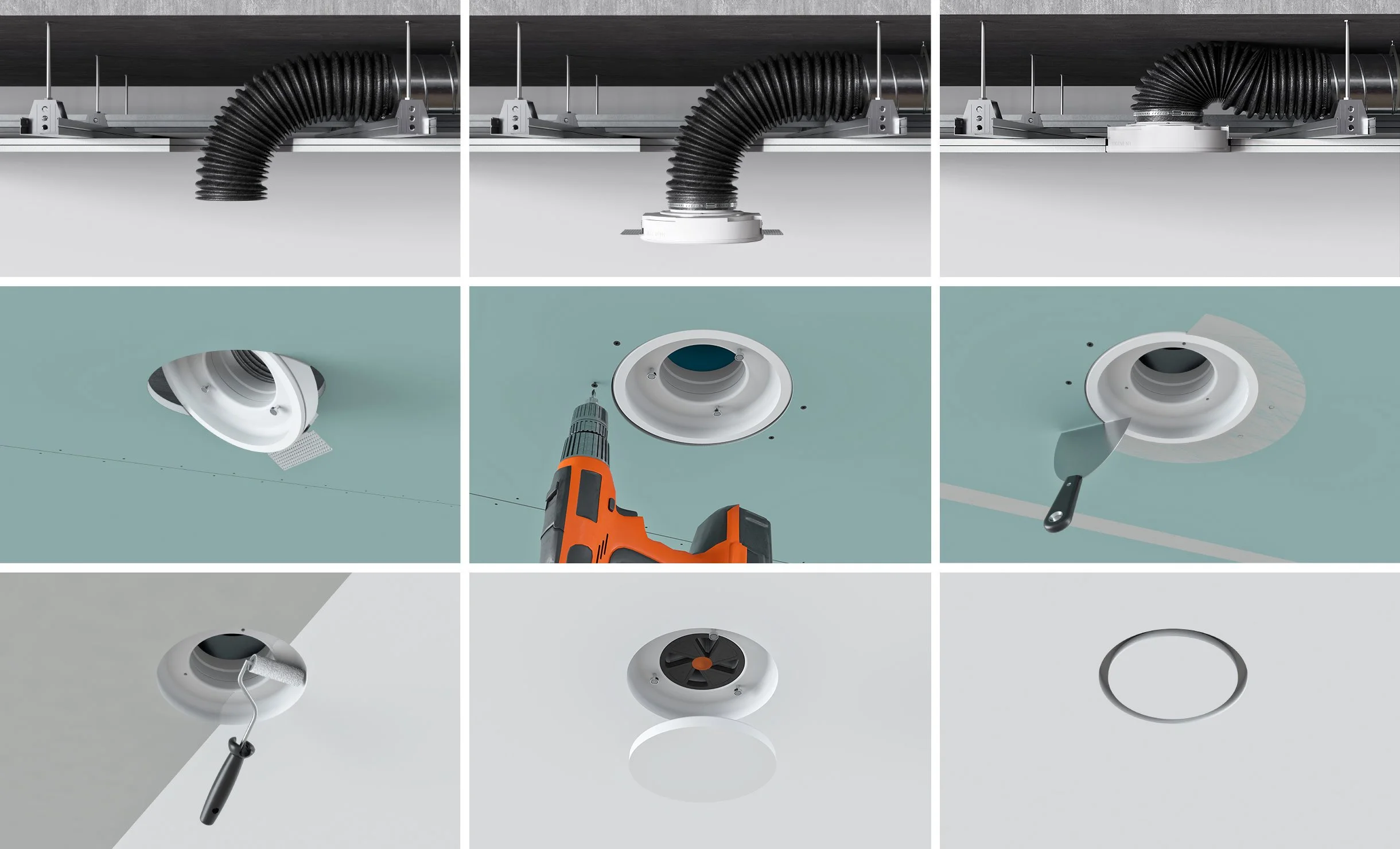

ALTERNATIV 2
VIA ETT FLEXIBELT KORRUGERAT RÖR (stålkanalsystem)

Diffusorer kan anslutas till stålkanaler även via en korrugerad flexibel kanal. Detta är ett väldigt enkelt sätt

Se de detaljerade installationsinstruktionerna för en fullständig beskrivning (tryck på länken)

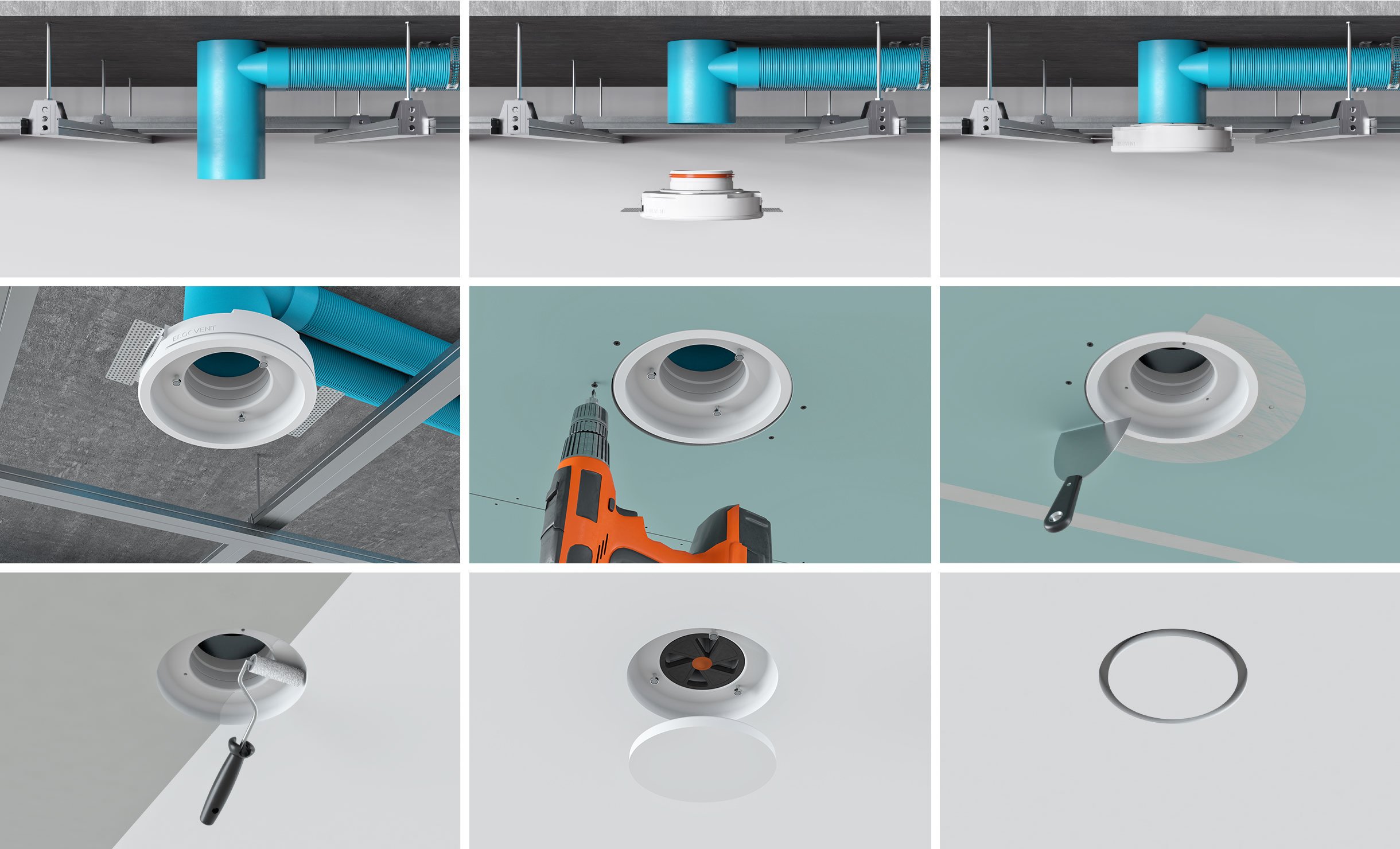

ALTERNATIV 3
ANSLUTNING GENOM EN DIFFUSORLÅDA INNAN GIPSSKIVORNA FÄSTS

Om flexibla plastkanaler (75 mm diameter) används för ventilationssystemet ansluts diffusorn via anslutningslåda.

Se de detaljerade installationsanvisningarna för en fullständig beskrivning

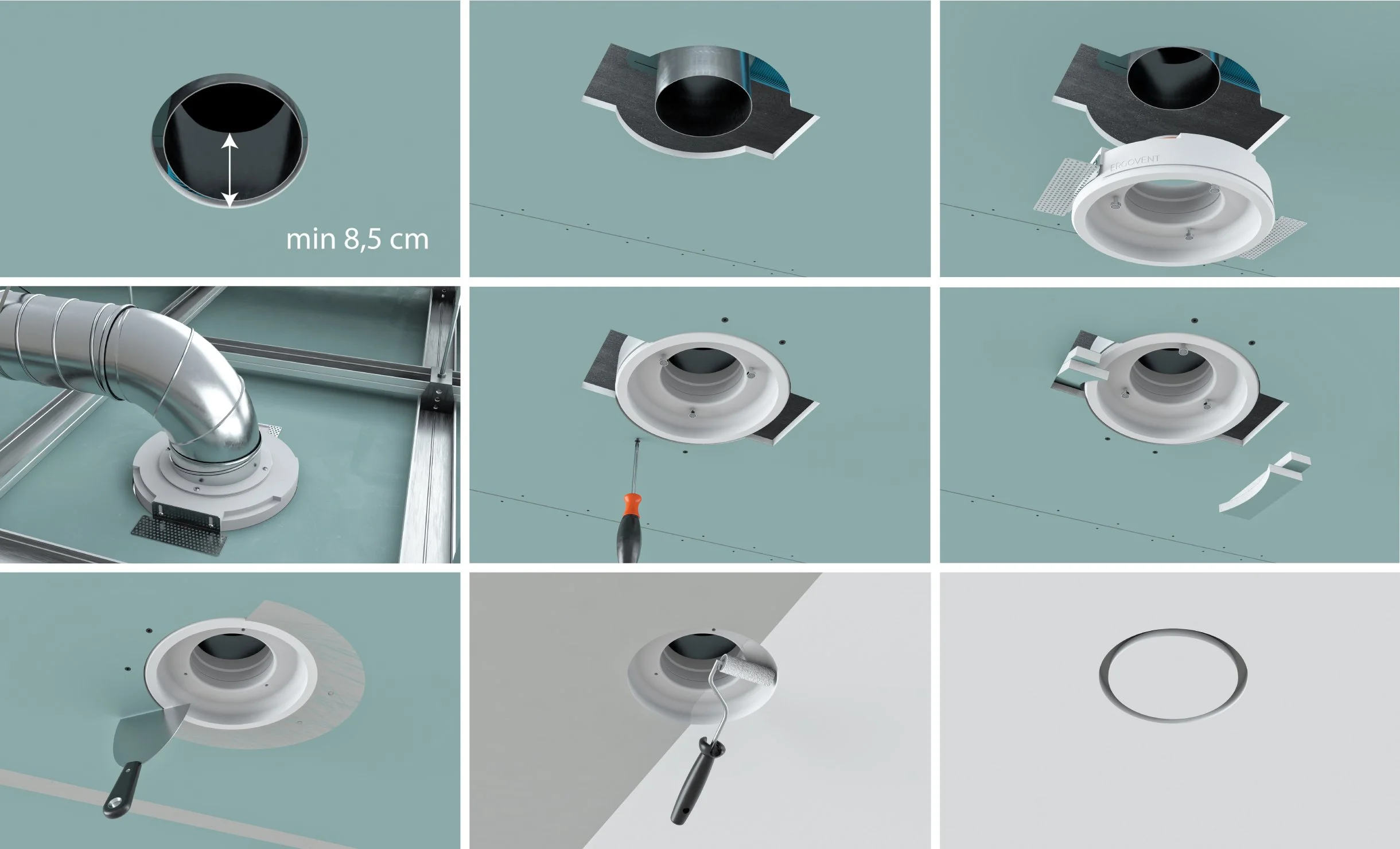

ALTERNATIV 4
INSTALLATION EFTER ATT GIPSSKIVORNA HAR FÄSTS

Om takets gipsskiva redan är installerad och ventilationskanalerna skärs i jämnhöjd med gipstakets yta, installeras Ergovent-diffusor på detta sätt:

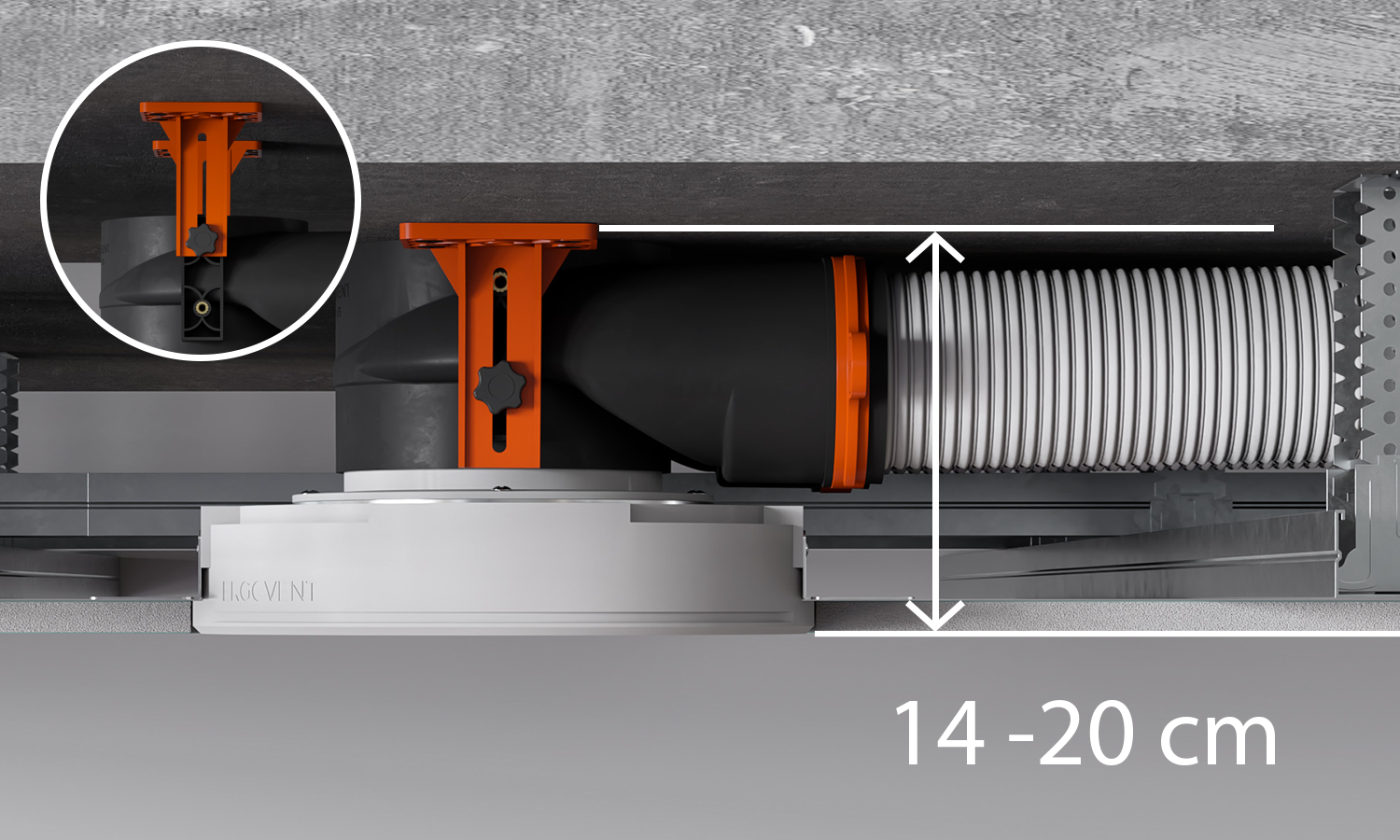

ALTERNATIV 5

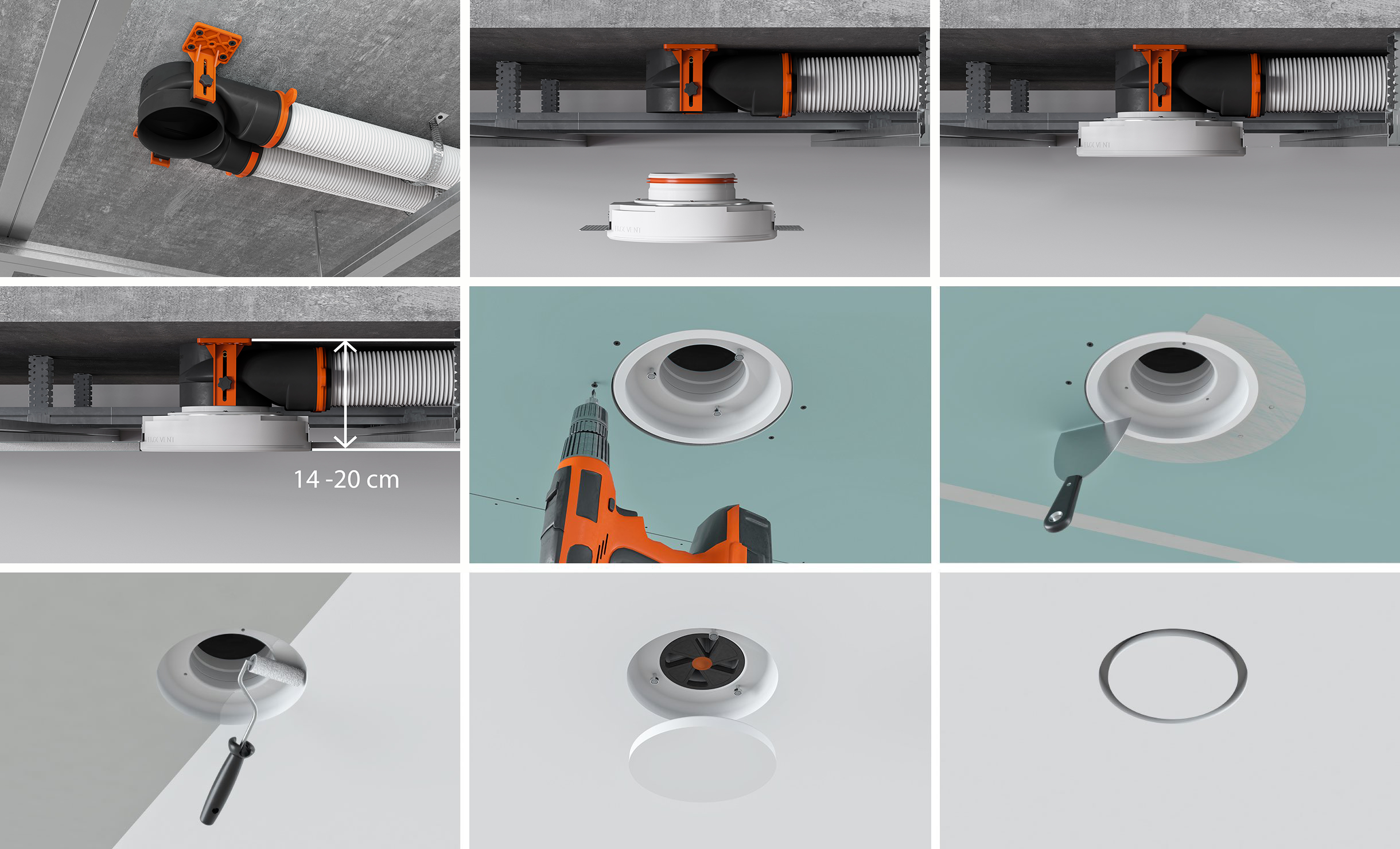

ANSLUTNING GENOM EN LÅGPROFILLÅDA

Den lågprofilerade diffusoranslutningslådan ERGOVENT gör det möjligt att installera diffusorn i ett utrymme som bara mäter 14 cm (från plattan till gipsskivans takyta).

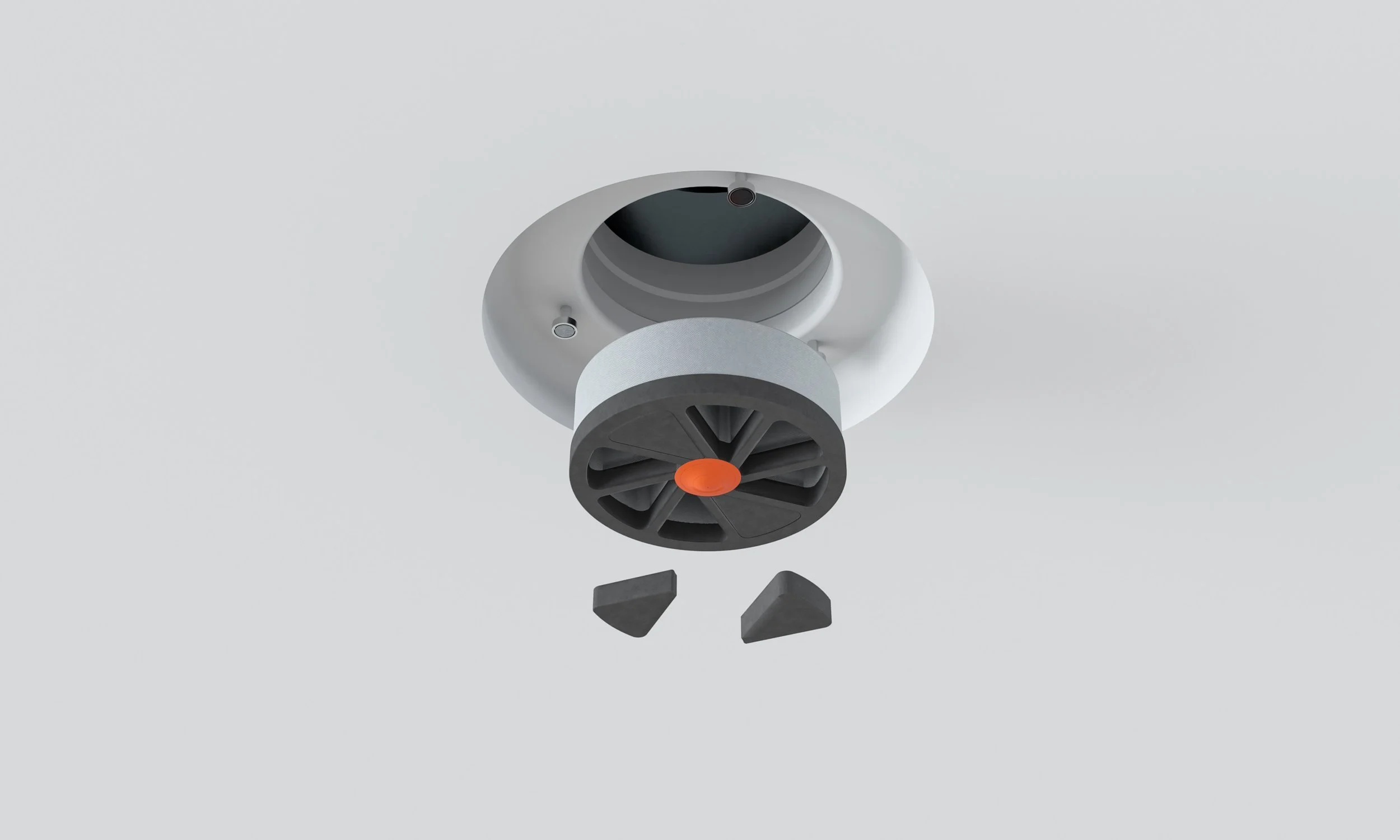

LUFTFLÖDESREGLERING

Donets lock ska alltid vara i nivå med taket. Varje diffusor levereras med en bekväm ERGOVENT injusteringsventil. Om det finns behov av att ytterligare reglera luftflödet rekommenderar vi att dessa spjäll används.

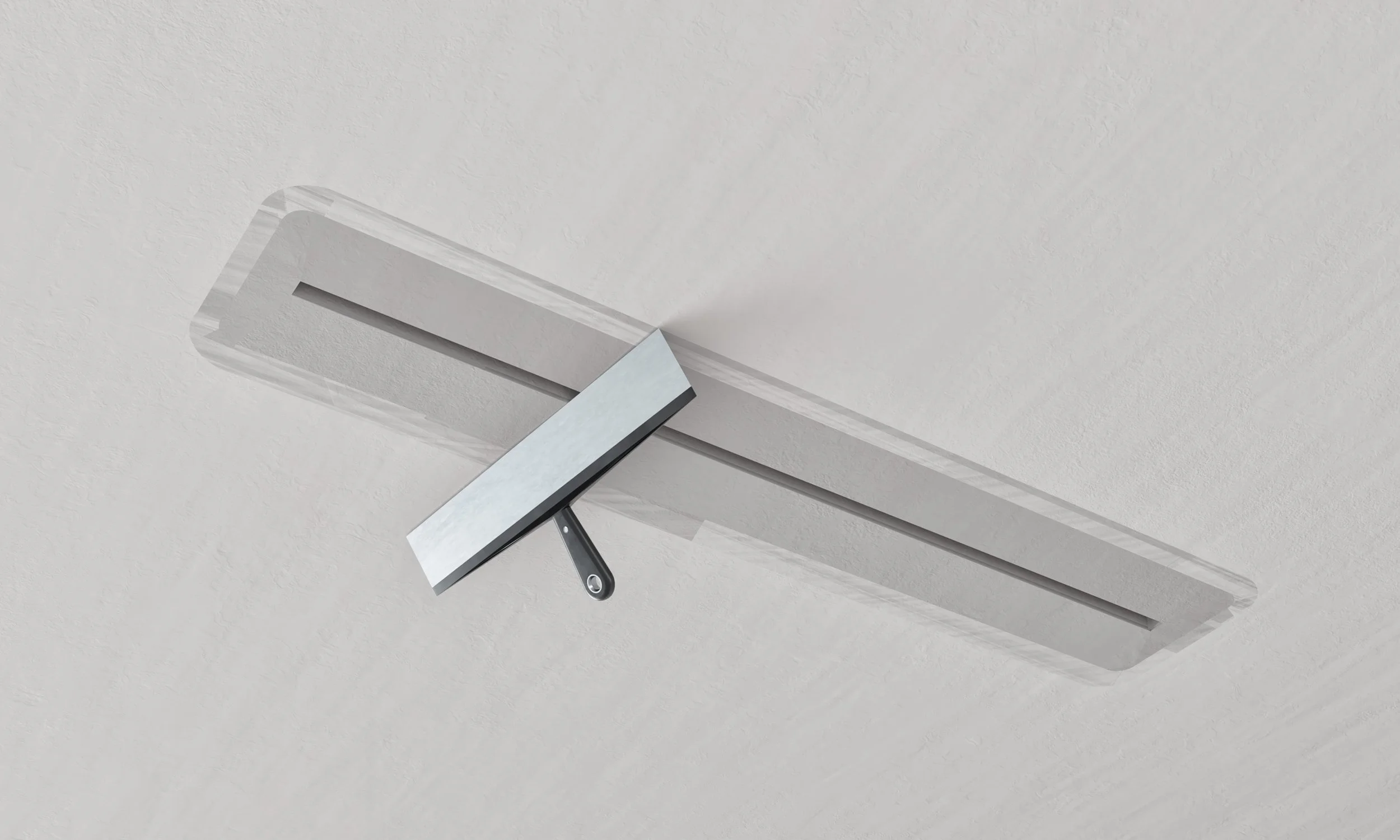

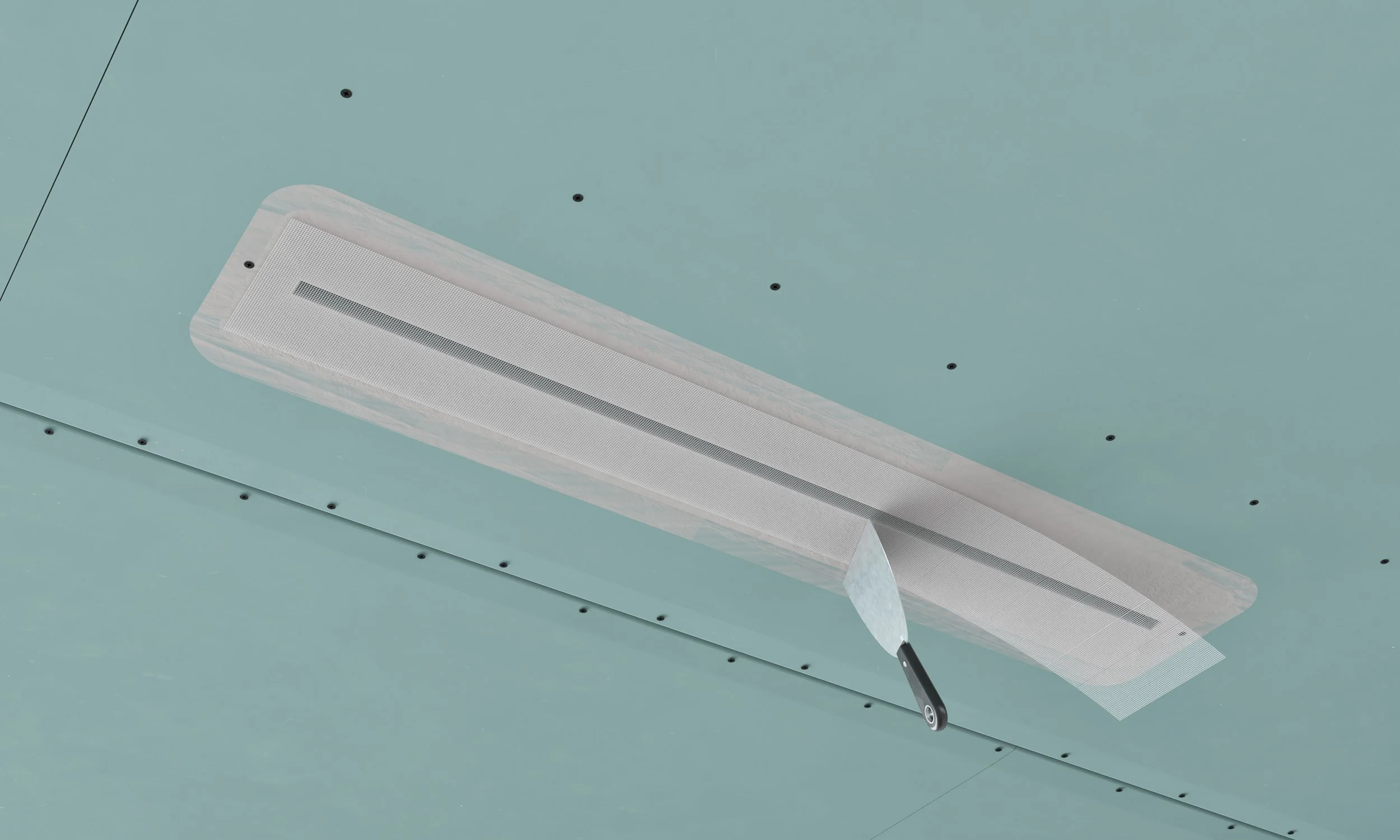

LINEO PRO INSTALLATION

ERGOVENT LINEO PRO LINE är avsedd för mekaniska ventilationssystem. Spridarna har en luftflödesbalanserande velv. Den aerodynamiska luftventilen sitter inuti donet och kan enkelt styras från utsidan.

LINEO PRO SINGLE

LINEO PRO PROFILE

LINEO PRO PUZZLE
